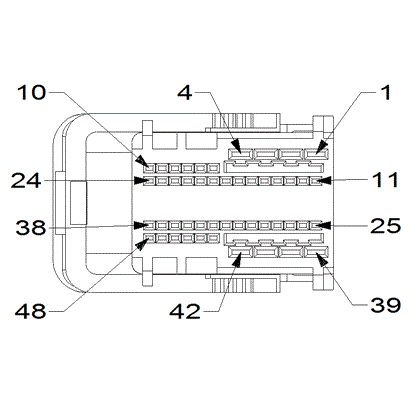

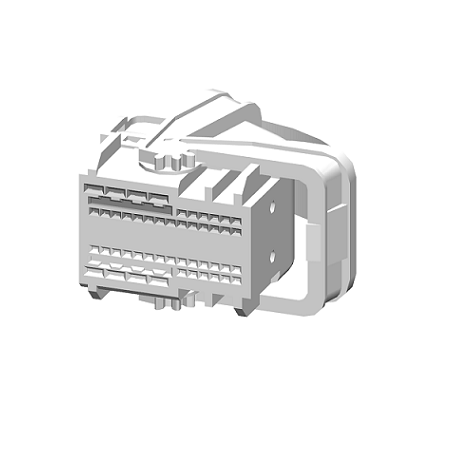

Can anyone send me a picture of the C6/F connector for the BCM? 2019 1500 Classic
Disclaimer: Links on this page pointing to Amazon, eBay and other sites may include affiliate code. If you click them and make a purchase, we may earn a small commission.
Cav | Circuit | Gauge | Color | Function |
---|---|---|---|---|
1 | P910 | 0.80 | BG/GN | FRONT DRIVER DOOR UNLOCK |
2 | P777 | 0.80 | GN/DB | DOOR LOCK RELAY CONTROL |
3 | P292 | 0.80 | VT/GN | PASSENGER DOORS UNLOCK RELAY CONTROL |
5 | L300 | 0.80 | GN/WH | HIGH BEAM FEED |
6 | L14 | 0.80 | WH/BG | CARGO LAMP DRIVER |
7 | M5 | 0.80 | WH/GN | FOOTWELL LAMP FEED FT LT |
9 | G75 | 0.80 | VT | DRIVER DOOR AJAR SWITCH SENSE |
11 | D146 | 0.35 | WH | CAN IHS (-) |
12 | D145 | 0.35 | WH/GN | CAN IHS (+) |
23 | G74 | 0.80 | VT/WH | PASSENGER DOOR AJAR SWITCH SENSE |
25 | L551 | 0.80 | BG/BN | LEFT FRONT LIGHTING FAULT SENSE |
26 | L26 | 0.50 | BG/VT | CARGO LAMP SWITCH SIGNAL |
27 | L563 | 0.50 | WH/GY | LEFT REAR LIGHTING FAULT SENSE |
28 | L552 | 0.80 | BG/OG | RIGHT FRONT LIGHTING FAULT SENSE |
31 | L562 | 0.50 | WH/BG | RIGHT REAR LIGHTING FAULT SENSE |
32 | L73 | 0.80 | WH/DB | LEFT REAR PARK LAMP DRIVER |
35 | P807 | 0.50 | GN/BU | INVERTER SWITCH SIGNAL |
36 | L655 | 0.80 | WH/OG | LEFT REAR TURN SIGNAL CONTROL |
39 | L51 | 0.80 | WH/DG | BRAKE LAMP SWITCH OUTPUT |
40 | L52 | 0.80 | WH | LEFT STOP LAMP DRIVER |
41 | L15 | 0.80 | WH/BG | LEFT BACKUP LAMP DRIVER |
